Popis výrobkov

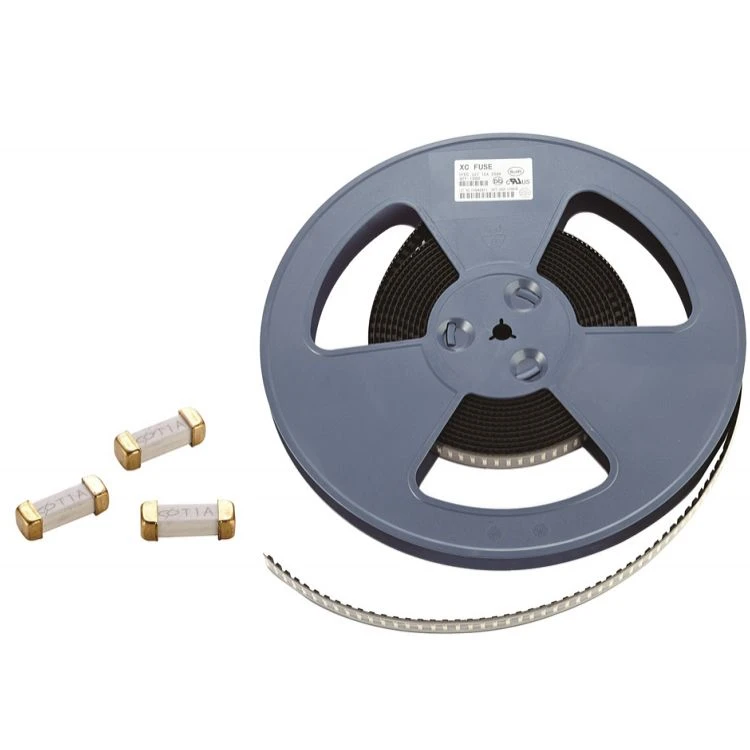

SMD FUSE 3210 je poistka povrchovej držiaka, ktorá používa špecifikáciu balíka EIA 3210 a meria 3 . 2 mm × 1 {{{}} 6 mm . Jeho štruktúra zvyčajne pozostáva z keramickej základne a konzervovanej medi, s vysokým tepelným odporom a dobrým zváracím výkonom .}}}}}}}} Menovité prúdové rozsahy od 0 . 5 a do 10 a a menovité napätie až do 250 V AC/DC . Medzi jeho fúzovacie charakteristiky patria rýchlo pôsobiace typy a časové oneskorené typy na splnenie rôznych požiadaviek na aplikáciu. Okrem toho SMD Fuse 3210 spĺňa štandardy ROHS a je vhodný na automatizovanú montáž. Všeobecne sa používa v spotrebnej elektronike, výkonových moduloch, komunikačných zariadeniach a iných oblastiach.

Funkcie

Silná látka
Fuse 3210 SMD má v obvodoch 125 V alebo 250V AC a DC v obvodoch AC a DC, ktorá pokrýva hodnotený prúd 250 mA až 10A {{{{{{{{{{{}}, znamená to, že poistka môže vydržať poruchový prúd až do 50A vo veľmi krátkom čase { Návrh prerušenia hodnoty zvyšuje svoju schopnosť ochrany obvodov pri vysokoenergetických záťažach, čo z neho robí prispôsobivú voľbu pre scenáre stredných a vysoko výkonných aplikačných scenárov, ako sú lekárske, telekomunikácie a energetické moduly, pričom spĺňajú vysoké požiadavky na spoľahlivosť IEC a UL .

Vysoká stabilita
SMD Fuse 3210 uses ceramic tube as the base material and silver-plated brass as the fuse element. The ceramic matrix has excellent thermal stability and insulation, can withstand high temperatures without deformation, and maintains stable physical and electrical properties within the operating temperature range of -40℃to +125℃. Silver-plated brass, ako tavenina, má dobrú vodivosť a charakteristiky reakcie na spustenie, čo pomáha riadiť výskyt oblúka a zlepšovať presnosť a konzistentnosť fúzovania {. Táto kombinácia materiálu zlepšuje spoľahlivosť prevádzky pri kontinuálnom zvýšení teploty, najmä pre obvody s častým tepelným fluktuáciám zaťaženia {{}}}}}}}}}}}

Dobrý dizajn kompatibility
SMD FUSE 3210 Podporuje štandardnú zostavu záplaty a vydrží 260 stupňov spájkovania vĺn (menej alebo rovná sa 5 sekundám) alebo 360 stupňov Ručné spájkovanie (menej ako alebo rovná 1 sekundy) bez špeciálneho úpravy procesu . Táto kompatibilita procesu umožňuje, aby bola bezproblémová integrovaná do procesu SMT existujúci Účinnosť . prispôsobenie sa tvrdým teplotám zvárania znamená, že jej štruktúra a materiál majú vynikajúci tepelný odpor a počas výrobného procesu vydrží vysoké tepelné prechody bez toho, aby ovplyvnili funkciu Fúzie .

Dodržiavanie predpisov o ochrane a ochrane životného prostredia a bezpečnostných predpisov
SMD Fuse 3210 has obtained cULus safety certification, indicating that its design, materials and manufacturing processes meet the strict requirements of the North American market for electronic protection components. At the same time, the product meets ROHS and REACH environmental regulations, does not contain restricted substances such as lead, cadmium, and mercury, and is suitable for markets and applications with clear requirements for environmental Dodržiavanie . Certifikačný systém nielen overuje, že jeho výkon spĺňa medzinárodné štandardy, ale tiež pomáha používateľom vykonávať výber produktov a regulačné preskúmanie v globálnom dodávateľskom reťazci, čím znižuje kvalitu a regulačné riziká .

Kapacita:
50A pri 125/250V AC (250MA -10 a)
50A pri 125 V/250V DC (250MA -10 a)

Materiál:
• Substrát - keramická trubica
• Element -- strieborná mosadz

Prevádzková teplota:
• -40 Stupeň ~ +125

Podmienky spájkovania:
• Wave Solder: 260 stupňov, menej alebo rovná 5s
• Ručná spájka: 360 stupňov, menej alebo rovná 1 s
