Popis výrobkov
5x20 mm poistká rýchly úder 5G/5F/5C
5x20 mm poistky pomalého úderu 5s/5t/5h
Najbežnejšia špecifikácia rúrkovej poistky, poistky 5x20 mm (priemer 5 mm, dĺžka 20 mm), sa používajú v elektronických a elektrických zariadeniach, pretože podľa jeho štandardného veľkosti a stabilného výkonu {{}} Automatizovaná výrobná línia XC Fuse robí poistky 5x20mm pre rýchle vybuchy/pomalé vyfukovanie a keramické trubice {{}}}}
Inovácia
Veľmi presné fúzovacie

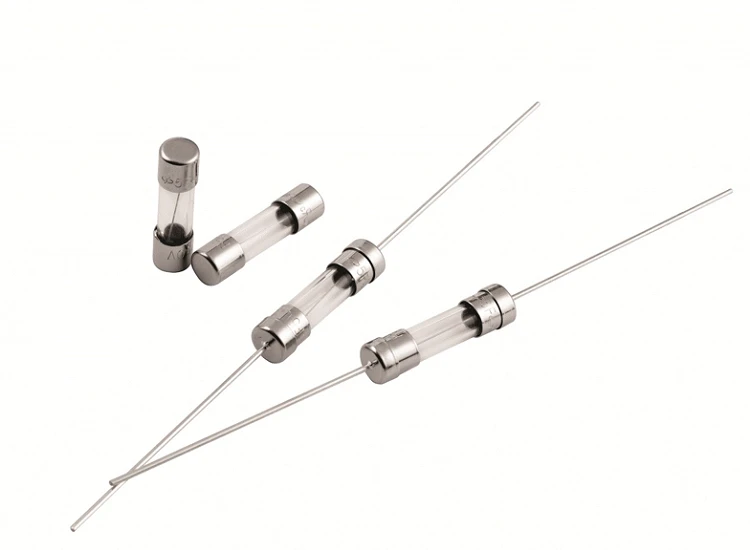

Typ sklenenej trubice: Ideálne pre čisté odporové zaťaženie (osvetľovacie a vykurovacie obvody), po preťažení sa okamžite odrezajú;

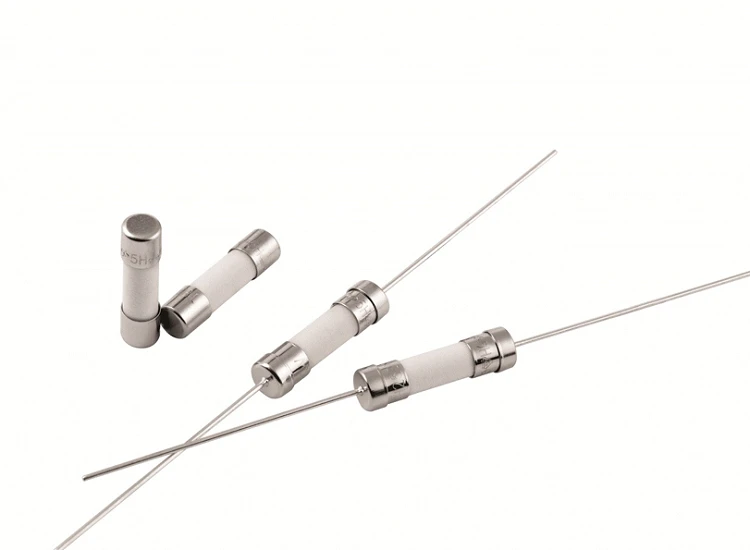

Typ keramickej trubice: vstavané hasenie oblúka s kremenným pieskom, môže znášať nárazové prúdy do nárazu motora a dvojnásobok lámavej kapacity .
Viaceré certifikáty bezpečnosti
Met GB/T 9364.1 Národné štandardné požiadavky pre UL 248-14, CE en 60127 a certifikáciu ROHS 2.0;
Náhodne vzorkované dávky podliehajú 1 000 hodinám testovania trvanlivosti (85 stupňov + menovité) s mierou zlyhania<0.05%.
Prínosy
- Sklenené alebo keramické telá zabezpečujú trvanlivosť
- K dispozícii vo forme kazety a axiálneho olova
- Môže sa namontovať na dosky s tlačenými obvodmi
- Kompatibilné s procesmi spájkovania vĺn
Príručka pre výber a pomocné služby
Metóda trojice
Krok 1: Vypočítajte prevádzkový prúd
Pre 220 V striedavé zariadenie s výkonom 1 000 W sa prevádzkový prúd vypočíta ako 1 000 W ÷ 220V ≈ 4 . 5a; Je vhodné zvoliť špecifikáciu 6.3A.
Krok 2: Overte napätie a prerušovacia kapacita
Napätie musí byť väčšie alebo rovné maximálnemu prevádzkovému napätiu obvodu a lámavka musí byť väčšia alebo rovná maximálnemu skratu obvodu obvodu;
Krok 3: Vyberte materiál a špecifikácie
Vyberte typ keramickej trubice s pomalým mulovaním pre zaťaženie motora a typ sklenenej trubice pre rýchle mulovanie pre odporové zaťaženia .
Elektrické charakteristiky
5G sklenená trubica rýchlo pôsobenie
|
% ampérov Hodnotenie |
Vyfukovať |
|
|
Blesk |
Maximálny |
|
|
100% |
4 hodiny |
|
|
135% |
1 hodiny |
|
|
200% |
100 ms |
5S (250MA -10 a) 10s(12A-15A) |
5s sklenená trubica pomalý úder
|
% ampérov Hodnotenie |
Vyfukovať |
|
|
Blesk |
Maximálny |
|
|
100% |
4 hodiny |
|
|
135% |
1 hodiny |
|
|
200% |
200 ms |
120s |
5f sklenená trubica rýchlo pôsobenie
|
% ampérov Hodnotenie |
Vyfukovať |
|
|
Blesk |
Maximálny |
|
|
150% |
1 hodiny |
|
|
210% |
100 ms |
1800s |
|
275% |
50 ms |
2s |
|
400% |
10 ms |
300 ms (250MA -6.3 a) 400 ms (8a -20 a) |
|
1000% |
20ms (250MA -6.3 a) 40 ms (8a -20 a) |
|
5T sklenená trubica pomalý úder
|
% ampérov Hodnotenie |
Vyfukovať |
|
|
Blesk |
Maximálny |
|
|
150% |
1 hodiny |
|
|
210% |
1s |
120s |
|
275% |
600 ms |
10s |
|
400% |
150 ms |
3s |
|
1000% |
20 ms |
300 ms |
5c keramická trubica rýchlo pôsobenie
|
% ampérov Hodnotenie |
Vyfukovať |
|
|
Blesk |
Maximálny |
|
|
150% |
1 hodiny |
|
|
210% |
100 ms |
30 minút |
|
275% |
10ms (1A -6.3 a) 40 ms (8a -16 a) |
2S (250MA -4 a) 3s(5A-6.3A) 20s(8A-20A) |
|
400% |
3 ms 10 ms |
300 ms (250MA -4 a) 1s(8A-20A) |
|
1000% |
20ms (250MA -6.3 a) 30ms (8a -10 a) 40 ms (12.5a -20 a) |
|
5h keramická trubica pomalý úder
|
% ampérov Hodnotenie |
Vyfukovať |
|
|
Blesk |
Maximálny |
|
|
150% |
1 hodiny |
|
|
210% |
100 ms |
1800s |
|
275% |
250 ms 750 ms |
80S (250MA -800 mA) 80s(1A-20A) |
|
400% |
50 ms 95 ms 150 ms |
5S (250MA -800 mA) 5s(1A-3.15A) 5s(4A-20A) |
|
1000% |
5 ms 10 ms |
150 ms (250MA -3.15 a) 150 ms (4a -20 a) |
Otázky
Je možné nahradiť špecifikácie 6x30 mm poistkami 5x20 mm?
Odpoveď: Nie sú schopné byť priamo nahradení . Montážne základne sú nekompatibilné a tieto dve sú s rôznym priemerom . Aktuálne a napäté parametre musia byť prehodnotené a musí sa nahradiť súčasne, ak je potrebné nahradiť súčasne. Diagram . Technický tím potom ponúkne alternatívu .
Aký je primárny rozdiel medzi keramickými trubicami a sklenenými skúmavkami?
Odpoveď: Typ keramickej trubice má lepší rozptyl tepla a lámajúcu kapacitu, vďaka čomu je vhodný pre scény vyžadujúce vysoký prúd alebo hasenie oblúka; Typ sklenenej trubice je lacnejší a umožňuje intuitívne pozorovanie fúzovacieho stavu, vďaka čomu je vhodný pre civilné scény, ako sú domáce spotrebiče .
Existujú nejaké verzie s certifikáciou CE na vývoz do Európy a Spojených štátov?
Odpoveď: Celý rozsah poistkov 5x20 mm je certifikovaný CE v súlade s smernicou o nízkom napätí EÚ 2014/35/EÚ
